Cara Penggunaan MQ-2 pada Arduino Uno

Mempelajari cara menggunakan sensor gas dengan Arduino Uno adalah langkah awal yang tepat untuk memahami aplikasi mikrokontroler dalam kehidupan sehari-hari. Dalam artikel ini, kita akan membahas cara menggunakan sensor MQ-2 dengan Arduino Uno untuk membuat alat sederhana yang dapat mendeteksi konsentrasi gas seperti LPG, asap, dan hidrogen.

Apa yang Dibutuhkan?

Untuk mencoba proyek ini, Anda memerlukan komponen berikut:

1. Arduino Uno.
2. Sensor MQ-2.
3. Kabel jumper.
4. Breadboard.
5. Kabel USB untuk menghubungkan Arduino Uno ke komputer.
6. Software Arduino IDE.

Persiapan Perangkat Keras

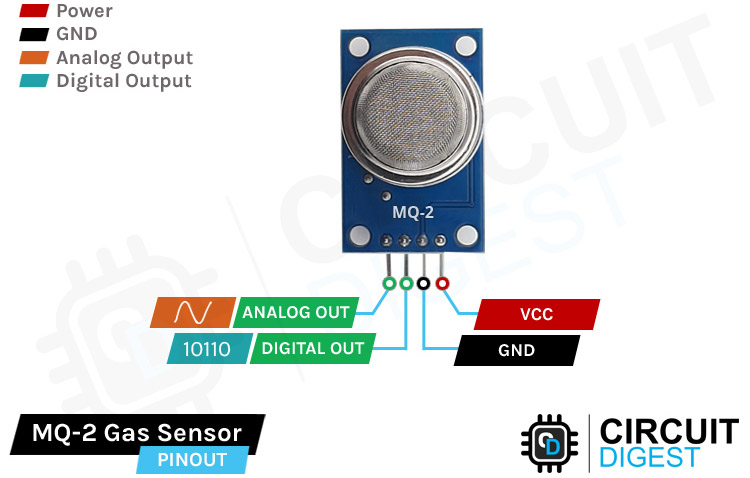

Lakukan penyambungan seperti berikut:

• Hubungkan pin AOUT sensor MQ-2 ke pin A0 pada Arduino Uno.
• Sambungkan pin VCC sensor ke pin 5V Arduino Uno.
• Sambungkan pin GND sensor ke pin GND Arduino Uno.

#include <Arduino.h>


const int port_gas_mq2 = A0;


float konversiKePPM_gas_mq2(int sensorValue) {
float RsRo = (1023.0 / sensorValue) - 1.0;
float ppm = 1.0955 * pow(10, 1.3993 * RsRo);
return ppm;
}


void setup()
{
Serial.begin(9600);
pinMode(port_gas_mq2, INPUT);

}
void loop(){
float gas_mq2 = konversiKePPM_gas_mq2(analogRead(port_gas_mq2));
Serial.println("GAS MQ2 : " + (String)gas_mq2);


}

Selamat Mencoba!!

Semoga Berhasil!!
